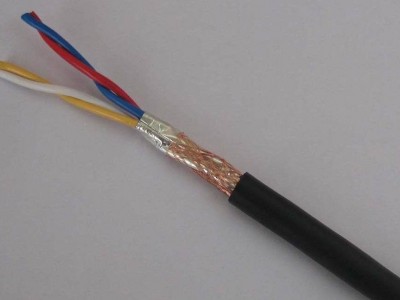

高温屏蔽补偿导线与补偿电缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差,补偿导线与补偿电缆分为延长型和补偿型两种。
耐高温屏蔽补偿导线执行标准: GB/T4989-94 JB/T7495-94
耐高温屏蔽补偿导线使用特性
1、工作温度:
耐热用:最高200℃和260℃两种
一般用:最高70℃和105℃两种
2、最低环境温度:
氟塑料绝缘和护套线缆:固定敷设-60℃,非固定敷设-20℃
聚氯乙烯绝缘和护套线缆:固定敷设-40℃,非固定敷设-15℃
3、允许弯曲半径:
聚氯乙烯绝缘和护套非铠装线缆不小于电缆外径的6倍
氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍
铠装线缆不小于电缆外径的12倍
■产品所配用热电偶 :
名称
型号
配用热电偶
分度号
铜-铜镍0.6补偿导线
SC或RC
铂铑10-铂热电偶
铂铑13-铂热电偶
S或R
铁-铜镍22补偿导线
铜-铜镍40补偿导线
镍铬10-镍硅3延长型导线
KCA
KCB
KX
镍铬-镍硅热电偶
K
铁-铜镍18补偿型导线
镍铬14-镍铬硅延长型导线
NC
NX
镍铬硅-镍硅热电偶
N
镍铬10-铜镍45延长型导线
EX
镍铬-铜镍热电偶
E
铁-铜镍45延长型导线
JX
铁-铜镍热电偶
J
铜-铜镍45延长型导线
TX
铜-铜镍热电偶
T
名称 | 型号 | 配用热电偶 | 分度号 |
铜-铜镍0.6补偿导线 | SC或RC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S或R |
铁-铜镍22补偿导线 铜-铜镍40补偿导线 镍铬10-镍硅3延长型导线 | KCA KCB KX | 镍铬-镍硅热电偶 | K |
铁-铜镍18补偿型导线 镍铬14-镍铬硅延长型导线 | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬10-铜镍45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
铜-铜镍45延长型导线 | TX | 铜-铜镍热电偶 | T |
产品型号名称(以KX为例,其它类似):产品型号名称(以KX为例,其它类似):
型号 | 名称 |
KX-G-VV | 聚氯乙烯绝缘和护套一般用普通级K分度热电偶用补偿导线 |
KX-G-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线 |
KX-H-FF | 氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线 |
KX-H-F4B | 聚四氟绝缘,玻璃丝编织护套普通级K分度热电偶用高温补偿导线 |
KX-H-FPV105 | 氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿导线 |
型号 | 名称 |
KX-G-VV | 聚氯乙烯绝缘和护套一般用普通级K分度热电偶用补偿导线 |
KX-G-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线 |
KX-H-FF | 氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线 |
KX-H-F4B | 聚四氟绝缘,玻璃丝编织护套普通级K分度热电偶用高温补偿导线 |
KX-H-FPV105 | 氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿导线 |
2补偿电缆
补偿电缆
型号
名称
KX-G-VV
聚氯乙烯绝缘对绞聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆
KX-G-VPV
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆
KX-G-VPVP
聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆
KX-G-VVP
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆
IA-KX-G-VP3V
聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用本安补偿电缆
KX-GS-VV
聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP
聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
IA-KX-S-VP3V
聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用本安补偿电缆
KX-H-FF
氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用高温补偿电缆
KX-H-FP1F
氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆
KX-H-FP1FP1
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆
KX-H-FFP1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆
KX-HS-FF
氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F
氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-H-FV105
氟塑料绝缘对绞耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆
KX-H-FP1V105
氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆
KX-H-FP1V105P1
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆
KX-H-FV105P1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆
KX-HS-FV105
氟塑料绝缘对绞耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105
氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1
氟塑料绝缘对绞镀锡铜丝编织分屏蔽、总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1
氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
型号 | 名称 |
KX-G-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆 |
KX-G-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆 |
KX-G-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆 |
KX-G-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆 |
IA-KX-G-VP3V | 聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用本安补偿电缆 |
KX-GS-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
IA-KX-S-VP3V | 聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用本安补偿电缆 |
KX-H-FF | 氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FP1F | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FP1FP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 |
KX-HS-FF | 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1F | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1FP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-H-FV105 | 氟塑料绝缘对绞耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FP1V105 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FP1V105P1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆 |
KX-H-FV105P1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆 |
KX-HS-FV105 | 氟塑料绝缘对绞耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1V105 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1V105P1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽、总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FV105P1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
注:
1、精密级用S表示
2、需导体为多股软芯时在原型号最后加“-R”
3、屏蔽层也可采用复合铝带(P3)和复合铜带(P2)绕包
4、需阻燃在原型号前加“ZR-”
注:
1、精密级用S表示
2、需导体为多股软芯时在原型号最后加“-R”
3、屏蔽层也可采用复合铝带(P3)和复合铜带(P2)绕包
4、需阻燃在原型号前加“ZR-”
补偿导线规格补偿导线、补偿电缆规格:
名称 | 对数 | 标称截面 | 线芯结构 | |
A类 | R类 | |||
补偿导线 | 1 | 0.5 | 1/0.8 | 7/0.30 |
1.0 | 1/0.3 | 7/0.43 | ||
补偿电缆 | 1~19 | 1.5 | 1/1.37 | 7/0.52 |
2.0 | 1/1.76 | 19/0.41 |
■补偿导线、补偿电缆合金导体和绝缘层颜色 :
型号 | 线芯正负极 | 线芯正负颜色 | 配用热电偶分度号 | ||
正极 | 负级 | 正极 | 负级 | ||
SC或RC | 铜 | 铜镍 | 红 | 绿 | S(铂铑10-铂) R(铂铑13-铂) |
KCA | 铁 | 铜镍 | 红 | 蓝 | K(镍铬-镍硅) |
KCB | 铜 | 铜镍 | 红 | 蓝 | |
KX | 镍铬 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍 | 红 | 棕 | E(镍铬-铜镍) |
JX | 铁 | 铜镍 | 红 | 紫 | J(铁-铜镍) |
TX | 铜 | 铜镍 | 红 | 白 | T(铜-铜镍) |
NC | 铁 | 铜镍 | 红 | 灰 | N(镍铬硅-镍硅) |
NX | 镍铬14硅 | 镍硅 | 红 | 灰 |
■补偿导线、补偿电缆使用分类、等级标志及护套颜色:
名称对数标称截面线芯结构A类R类补偿导线10.51/0.87/0.301.01/0.37/0.43补偿电缆1~191.51/1.377/0.522.01/1.7619/0.41 | |
补偿导线、补偿电缆合金导体和绝缘层颜色 : | 补偿导线、补偿电缆合金导体和绝缘层颜色 : |
型号线芯正负极线芯正负颜色配用热电偶分度号正极负级正极负级SC或RC铜铜镍红绿S(铂铑10-铂)R(铂铑13-铂)KCA铁铜镍红蓝K(镍铬-镍硅)KCB铜铜镍红蓝KX镍铬镍硅红黑EX镍铬10铜镍红棕E(镍铬-铜镍)JX铁铜镍红紫J(铁-铜镍)TX铜铜镍红白T(铜-铜镍)NC铁铜镍红灰N(镍铬硅-镍硅)NX镍铬14硅镍硅红灰 | 型号线芯正负极线芯正负颜色配用热电偶分度号正极负级正极负级SC或RC铜铜镍红绿S(铂铑10-铂)R(铂铑13-铂)KCA铁铜镍红蓝K(镍铬-镍硅)KCB铜铜镍红蓝KX镍铬镍硅红黑EX镍铬10铜镍红棕E(镍铬-铜镍)JX铁铜镍红紫J(铁-铜镍)TX铜铜镍红白T(铜-铜镍)NC铁铜镍红灰N(镍铬硅-镍硅)NX镍铬14硅镍硅红灰 |
补偿导线、补偿电缆使用分类、等级标志及护套颜色: | 补偿导线、补偿电缆使用分类、等级标志及护套颜色: |
使用分类标志代号允差等级备注护套颜色普通级精密级普通级精密级本安型一般用G无S旧标准中普通级用B表示精密级用A表示黑色灰色蓝色耐热用H黑色黄色蓝色 | 使用分类标志代号允差等级备注护套颜色普通级精密级普通级精密级本安型一般用G无S旧标准中普通级用B表示精密级用A表示黑色灰色蓝色耐热用H黑色黄色蓝色 |
使用 | 标志 | 允差等级 | 备注 | 护套颜色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | |||
一般用 | G | 无 | S | 旧标准中普通级用B表示 精密级用A表示 | 黑色 | 灰色 | 蓝色 |
耐热用 | H | 黑色 | 黄色 | 蓝色 |
