商品描述
| Product Description: | APPlications: | ||||||||
| ■26AWG - 12AWG Tinned ,annealed,stranded or solid copper conductor. | ■Internal Wiring. | ||||||||
| ■PVC insulation,Nylon jacketed | |||||||||
| ■Rated temperature:90 OR 105℃.Rated voltage:600volts | |||||||||
| ■Uniform thickness of wire to ensure easy stripping and cutting. | 应用： | ||||||||
| ■Passes UL &CUL Horizontal Flame Test | ■用于内部布线。 | ||||||||
| ■Top coated conductor is avaiable | |||||||||
| ■Jacket thickness: 2 mils minimum at any point thickness | |||||||||
| 说明： | Construction: | ||||||||
| ■导体使用26AWG至12AWG之间单股或绞线裸铜或镀锡铜。 | 构造： | ||||||||
| ■PVC绝缘,尼龙被覆。 | |||||||||
| ■额定温度：90或者105℃额定电压：600Volts | |||||||||
| ■使用标准厚度，易剥，截断容易。 | |||||||||
| ■可通过UL 及 CUL ，水平燃烧测试 | |||||||||
| ■可使用先绞后镀（TC）为导体 | |||||||||
| ■被覆体厚度：2密耳最小厚度。 | |||||||||
| UL Style& CULType | Conductor 导体 | Insulation Thickness 绝缘厚度 | Diam(mm) | Jacket Thickness 绝缘厚度 | Overall Dimeter 完成外径 | Stand Put-up 标准长度 | Conductor Resistance at 20℃导体电阻 | ||
| 线号 | 线数/线径 | 直径 | 英制 | 公制 | |||||
| AWG | No/mm | mm | mm | mm | mm | Ft/coil | M/Coil | Ω/KM | |
| UL1316 | 26 | 7/0.16 | 0.38 | 1.30 | 0.10 | 1.50 | 2000 | 610 | 150.00 |
| 24 | 11/0.16 | 0.38 | 1.40 | 0.10 | 1.60 | 2000 | 610 | 94.20 | |
| 22 | 17/0.16 | 0.38 | 1.60 | 0.10 | 1.80 | 2000 | 610 | 59.40 | |
| 20 | 21/0.178 | 0.38 | 1.80 | 0.10 | 2.00 | 2000 | 610 | 36.70 | |
| 18 | 34/0.178 | 0.38 | 2.10 | 0.10 | 2.30 | 2000 | 610 | 23.20 | |
| 16 | 26/0.254 | 0.38 | 2.40 | 0.10 | 2.60 | 1000 | 305 | 14.60 | |
| 14 | 41/0.254 | 0.38 | 2.80 | 0.10 | 3.00 | 1000 | 305 | 8.96 | |
| 12 | 65/0.254 | 0.38 | 3.20 | 0.10 | 3.40 | 1000 | 305 | 5.64 | |
| UL1316 | 26 | 1/0.404 | 0.38 | 1.20 | 0.10 | 1.40 | 2000 | 610 | 143.00 |
| 24 | 1/0.511 | 0.38 | 1.30 | 0.10 | 1.50 | 2000 | 610 | 89.30 | |
| 22 | 1/0.643 | 0.38 | 1.40 | 0.10 | 1.60 | 2000 | 610 | 56.40 | |
| 20 | 1/0.813 | 0.38 | 1.60 | 0.10 | 1.80 | 2000 | 610 | 35.20 | |
| 18 | 1/1.024 | 0.38 | 1.80 | 0.10 | 2.00 | 2000 | 610 | 22.20 | |
| 16 | 1/1.29 | 0.38 | 2.05 | 0.10 | 2.25 | 2000 | 610 | 14.00 | |
| 14 | 1/1.63 | 0.38 | 2.40 | 0.10 | 2.60 | 1000 | 305 | 8.78 | |
| 12 | 1/2.05 | 0.38 | 2.85 | 0.10 | 3.05 | 1000 | 305 | 5.35 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有。 | |||||||||

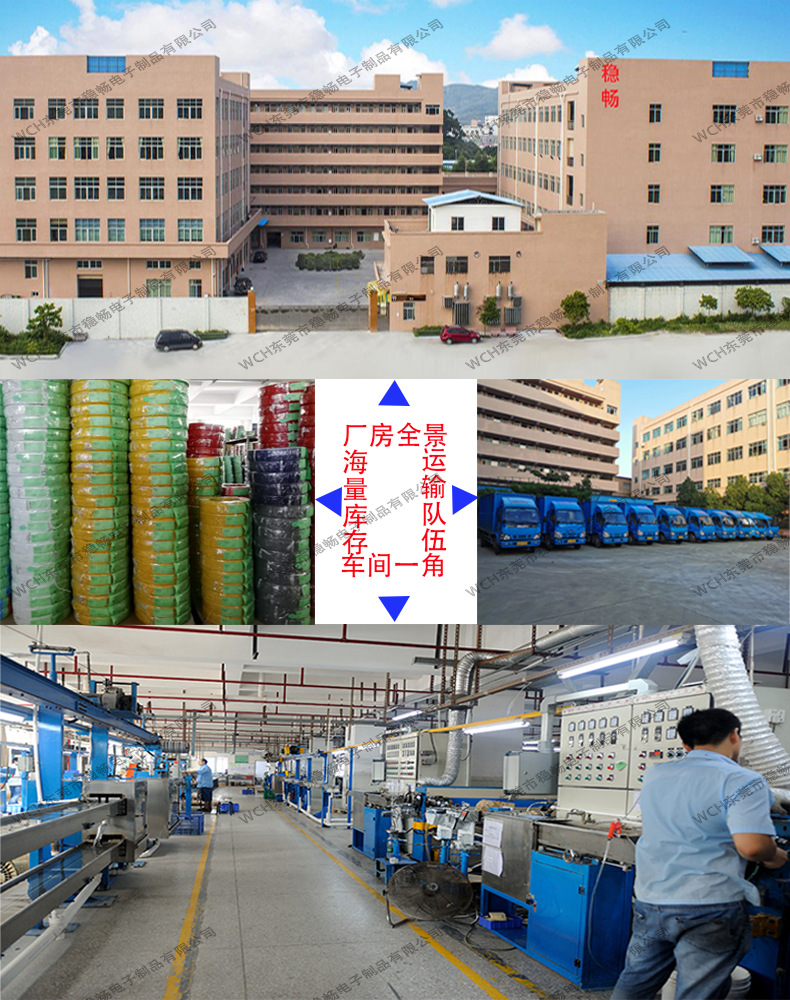

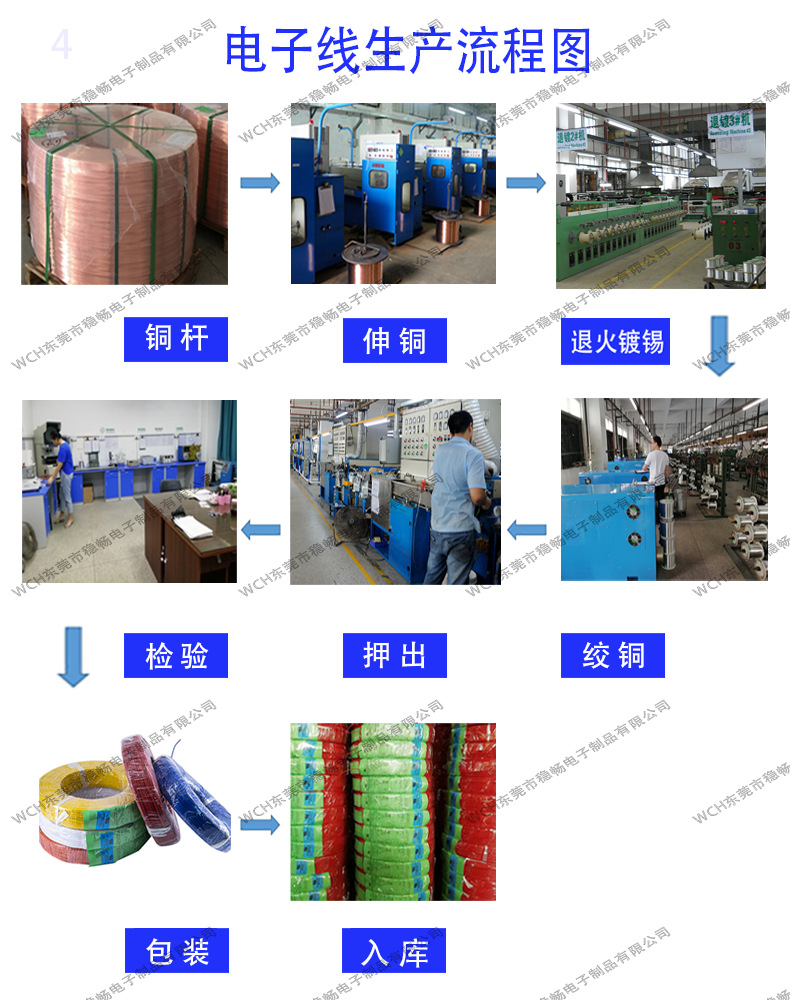

东莞市稳畅电子制品有限公司成立于2007年初，属于国内独资企业。本公司在全体员工的努力下，先后取得了美国UL认证（UL758电子线、UL444/13高阻燃通讯线、UL62电源线、UL4703光伏线），VDE认证、国标CCC认证、日本PSE认证、加拿大CSA认证。电线广泛应用于各种电子产品、工业设备用线、工业机器人设备用线、医疗周边设备用线。管理体系上先后通过了SGS公司的ISO9001-2015质量管理体系认证、QC80000有害物质管理体系认证、IATF16949汽车体系认证。本公司从铜线拉丝、PVC造粒、TPU/PUR改性生产到电线生产制造一条龙生产过程。生产电线电缆包括TPU/PUR、XL-PE、TPE、XL-PVC、PVC、硅胶、铁氟龙等材质的产品,支持来样定制。
