商品描述

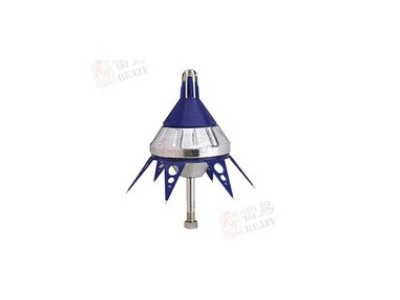

Indelec(易敌雷)提前放电避雷针简介
法国易敌雷拥有超过40年丰富防雷器生产和防雷工程经验和一支由法国大学和研究机构组成的工程师队伍,使INDELEC("易敌雷") 防雷器成为雷电保护装置的专家。不论在法国以至各地,PREVECTRON防雷器经过数十年势不可挡的成功,INDELEC(易敌雷)目前正全力推出其新研究成果:PREVECTRON(第二代)避雷针。(以下称PREVECTRON 2)
INDELEC(易敌雷)提前放电避雷针是如何工作的
当雷暴来临时,所产生的能量是相当巨大的(每米达到几千伏),PREVECTRON 2早期预放电防雷器的空气终端从自然界的电场中吸收能量,下端能量收集电极把电能量贮存在 防雷器触发装置内。每当闪电发生前,场强度会迅速增强,当防雷器贮存的能量达到某一水平,空气终端便会把信息输送往防雷器电触发装置,在空气终端的尖端便会产生火花,并使尖端周围的空气离子化,形成尖端放电现象。
INDELEC(易敌雷)早期预放电避雷针原理
在空气终端的尖端的离子化可被表征为: 控制离子的释放:PREVECTRON 2早期预放电防雷器的触发装置容许离子在极短的时间内放电, 防雷器触发系统极度的准确性意味着离子可在极准确的时间被释放,换句话说,在主闪电发生前的刹那间。 CORONA效应的触发:大量初始电子的存在,连同迅速增强的电场令自然的CORONA效应触发时间减少。 预期上引放电通道:PREVETRON 2早期预放电避雷针被设计成从其尖端产生一预期上引放电通道,并早于那些邻近高点产生,这就表示着PREVECTRON 2早期预放电避雷针成为了在其保护范围内影响力的一点。在实验室测量时,这个触发时间的提前时间被定义为△T,代表了与单一棒比较起来,PREVECTRON 2早期预放电避雷针空气终端的有效性测量更理想。
易敌雷提前放电避雷针产品系列
PREVECRON 2早期预放电避雷针共有五种型号。其中每种型号由不锈钢中央收集杆、电极和盒组成,适合于腐蚀性环境,对应于不同的防雷保护半径,每种型号分别具有其不同性能的特征。
INDELEC提前放电避雷针优点
具有种类繁多的防雷保护半径供不同型号选择
更有效性
主动式避雷系统
仅当有闪电预兆时,才自我激活防雷器
永久与大地连接,能提高防雷系统的安全性
可靠,经过由C.N.R.S(法国国家科学研究中心)进行的高压实验室测试和由C.E.A(法国原子能委员会)进行的在真正闪电条件下测试 ,符合法国国家防雷标准。
INDELEC主动式避雷针产品结构简介
PREVECTRON 2早期预放电防雷器的空气终端由以下几个部分组成:
INDELEC提前放电避雷针型号: TS 2.25,TS 3.40,S 3.40,S 4.50,S 6.6主动式避雷针,易敌雷避雷针,易敌雷防雷器,早期预放电避雷针,提前放电避雷针。
INDELEC提前放电避雷针保护区域的计算方法PREVECTRON 2主动式防雷器的保护半径Rp由法国国家防雷标准NF C17-1O2所给定的公式计算出来:
RP=(h<=5)
上述公式适用于避雷针安装高度h>5m;当h<5m时,由表1.1查出每种防雷器型号相应的避雷保护半径。
其中:
①h为防雷器顶部到被保护平面的实际高度。
②D为电击距离或滚球半径,它取决于被保护物的保护级别。对于1类、Ⅱ类、Ⅲ类防雷保护级别,D的取值分别为20米、45米、60米。被保护物的防雷保护级别判定见 法国防雷标准NF Cl7-102标准附录。
③△L(m)=1(m/μs)× △T(μs)。△T为提前先导时间,它的数值由高压实验实际测量得出,表1.2给出了每种型号的△T值。
表1 I类、II类、III类防雷保护半径速查表
避雷针型号:TS 2.25,TS 3.40,S 3.40,S 4.50,S 6.6
I类防雷保护(高度保护)D=20m
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 高20m | |
S6.60避雷针 | 31 | 47 | 63 | 79 | 79 | 79 | 79 | 79 | 80 | 80 |
S4.50避雷针 | 27 | 41 | 55 | 68 | 69 | 69 | 69 | 69 | 70 | 70 |
S3.40避雷针 | 23 | 35 | 46 | 58 | 58 | 59 | 59 | 59 | 60 | 60 |
TS3.40避雷针 | 23 | 35 | 46 | 58 | 58 | 59 | 59 | 59 | 60 | 60 |
TS2.25避雷针 | 17 | 25 | 34 | 42 | 43 | 43 | 43 | 44 | 45 | 45 |
II类防雷保护(中度保护)D=45m
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 高45m | |
S6.60避雷针 | 39 | 58 | 78 | 97 | 97 | 98 | 99 | 101 | 102 | 105 |
S4.50避雷针 | 34 | 52 | 69 | 86 | 87 | 87 | 88 | 90 | 92 | 95 |
S3.40避雷针 | 30 | 45 | 60 | 75 | 76 | 77 | 77 | 80 | 81 | 85 |
TS3.40避雷针 | 30 | 45 | 60 | 75 | 76 | 77 | 77 | 80 | 81 | 85 |
TS2.25避雷针 | 23 | 34 | 46 | 57 | 58 | 59 | 61 | 63 | 65 | 70 |
类保护(中度保护)D=45mI类保护(中度保护)D=45m护(中度保护)D=45m
III类防雷保护(一般保护)D=60m
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 高60m | |
S6.60避雷针 | 43 | 64 | 85 | 107 | 107 | 108 | 109 | 113 | 119 | 120 |
S4.50避雷针 | 38 | 57 | 76 | 95 | 96 | 97 | 98 | 102 | 109 | 110 |
S3.40避雷针 | 33 | 50 | 67 | 84 | 84 | 85 | 87 | 92 | 99 | 100 |
TS3.40避雷针 | 33 | 50 | 67 | 84 | 84 | 85 | 87 | 92 | 99 | 100 |
TS2.25避雷针 | 26 | 39 | 52 | 65 | 66 | 67 | 69 | 75 | 84 | 85 |
表2 INDELEC提前先导时间T及防雷产品重量
T(us) | 不锈钢型号 | 防雷器重量(Kg) | |
S6.60避雷针 | 60 | 1242 | 4.2 |
S4.50避雷针 | 50 | 1232 | 4.0 |
S3.40避雷针 | 40 | 1222 | 3.8 |
TS3.40避雷针 | 40 | 1212 | 2.5 |
TS2.25避雷针 | 25 | 1202 | 2.3 |
TS2.10 TS2.25 S3.40
S4.50 S6.60
